Przed zakupem świateł do jazdy dziennej sprawdzam dwa oznaczenia: znak homologacji E w kółku oraz symbol RL. Pierwszy potwierdza zatwierdzenie lampy do użytku w jednym z krajów, a drugi wskazuje, że przeznaczono ją do jazdy dziennej. Przy znaku E znajduje się również numer kraju, na przykład E1 dla Niemiec, E9 dla Hiszpanii lub E20 dla Polski. Sam napis „LED” ani zapewnienie sprzedawcy o uniwersalności lamp nie wystarczą — bez wymaganych oznaczeń nie zakładam, że produkt można legalnie stosować na drodze.
- Wybieraj lampy z oznaczeniem homologacji E i symbolem RL, potwierdzającym przeznaczenie do jazdy dziennej. Sprawdzaj oznaczenia na kloszu lub obudowie, a nie tylko w opisie produktu.
- Montuj DRL symetrycznie i na tej samej wysokości: od 25 do 150 cm nad podłożem, maksymalnie 40 cm od bocznego obrysu pojazdu oraz co najmniej 60 cm od siebie (40 cm w aucie węższym niż 130 cm).
- Podłącz układ tak, aby światła dzienne włączały się automatycznie po uruchomieniu silnika i gasły lub przechodziły w homologowany tryb po włączeniu świateł mijania.
- Po montażu sprawdź działanie lamp, ich mocowanie, widoczność oraz stan przewodów i połączeń. W razie wątpliwości skorzystaj z pomocy elektryka lub stacji kontroli pojazdów.
- Używaj DRL za dnia przy dobrej widoczności. Po zmroku, w tunelu i przy pogorszonej widoczności włączaj światła mijania, ponieważ światła dzienne nie zastępują tylnych świateł pozycyjnych.
- Nie przerabiaj homologowanych reflektorów i nie używaj na drogach publicznych lamp roboczych bez homologacji drogowej. Nieprawidłowy montaż lub użycie świateł może skutkować mandatem, zatrzymaniem dowodu rejestracyjnego albo negatywnym wynikiem badania technicznego.
Oznaczenia odczytuję bezpośrednio z klosza lub obudowy, zamiast polegać wyłącznie na opakowaniu czy opisie aukcji. Mogą wyglądać na przykład tak: „E20 RL 00 1234”. Zapis bywa różny, ale musi potwierdzać funkcję RL i homologację lampy. Ma to znaczenie, ponieważ światła dzienne poprawiają widoczność auta, lecz nie oświetlają jezdni tak jak światła mijania. Dlatego za dnia używam ich przy dobrej widoczności, a po zmroku i w gorszych warunkach włączam światła mijania.
Źle zamontowane światła mogą kosztować mandat i dowód rejestracyjny
Oprócz homologacji sprawdzam sposób montażu. Nawet zatwierdzona lampa nie spełni wymagań, jeśli umieszczę ją w niewłaściwym miejscu. Światła muszą być białe, zamontowane symetrycznie i na tej samej wysokości, od 25 do 150 cm nad podłożem. Ich wewnętrzne krawędzie powinno dzielić co najmniej 60 cm, a w pojeździe węższym niż 130 cm — minimum 40 cm. Ponadto zewnętrzna krawędź lampy nie może znajdować się dalej niż 40 cm od bocznego obrysu auta.
Kontroluję też, czy zestaw prawidłowo obsługuje automatykę: światła do jazdy dziennej powinny włączać się po uruchomieniu pojazdu, a po włączeniu świateł mijania gasnąć lub przełączać się zgodnie z wymaganiami. Nie zastępują tylnych świateł pozycyjnych, dlatego nie używam ich w każdych warunkach. Zamiast ryzykować mandat, negatywny wynik przeglądu albo zatrzymanie dowodu rejestracyjnego, sprawdzam wcześniej oznaczenia E i RL oraz parametry montażu.

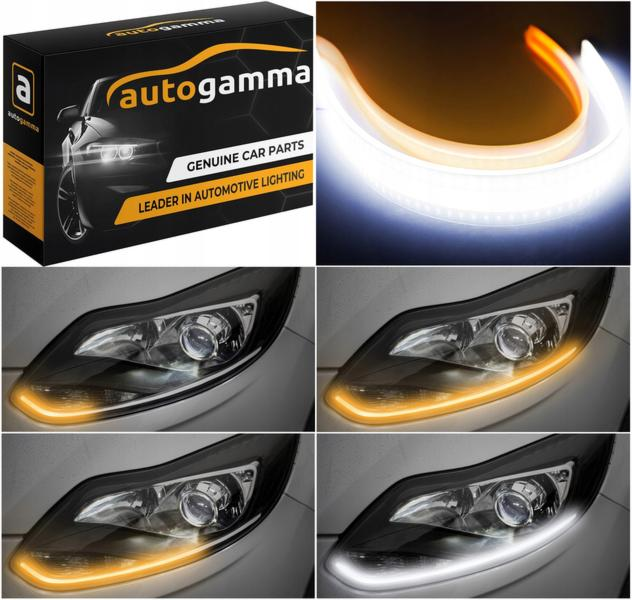

Montaż świateł dziennych zgodnie z przepisami
Przed montażem świateł do jazdy dziennej (DRL) sprawdź ich homologację i zaplanuj położenie. Następnie prawidłowo podłącz układ, skontroluj jego działanie i stosuj światła zgodnie z przepisami.

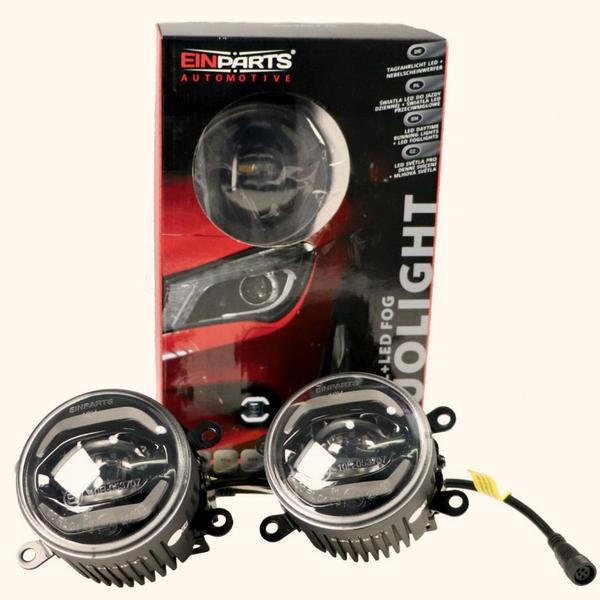

- Wybierz homologowane lampy DRL. Najpierw sprawdź oznaczenia na kloszu lub obudowie: symbol RL potwierdza funkcję świateł dziennych, a znak E w okręgu z numerem kraju wskazuje homologację. Dlatego nie montuj uniwersalnych listew LED bez tych oznaczeń ani nie przerabiaj reflektora, na przykład przez wklejenie paska LED. Pamiętaj też, że homologacja samego źródła światła nie zastępuje homologacji lampy.
- Rozplanuj położenie lamp zgodnie z wymaganiami. Ustaw je symetrycznie względem osi pojazdu i na tej samej wysokości. Dolna krawędź każdej lampy powinna znajdować się co najmniej 25 cm, a górna — nie wyżej niż 150 cm nad podłożem. Zachowaj minimum 60 cm między wewnętrznymi krawędziami lamp; w pojeździe o szerokości poniżej 130 cm możesz zmniejszyć tę odległość do 40 cm. Ponadto zewnętrzna krawędź lampy nie może być oddalona od bocznego obrysu auta o więcej niż 40 cm. Wybierz sztywny uchwyt, który nie zasłania lamp i zapobiega zmianie ich położenia podczas jazdy.
- Podłącz układ tak, by działał automatycznie. Światła DRL powinny zapalać się po uruchomieniu silnika, a nie po samym włączeniu zapłonu. W tym celu zastosuj sterownik lub przekaźnik zgodny z instrukcją zestawu i zabezpiecz obwód bezpiecznikiem. Układ musi też wyłączać światła dzienne po włączeniu świateł mijania. Jeśli zestaw umożliwia przygasanie lamp do funkcji pozycyjnej, upewnij się, że ma do tego homologację i został prawidłowo podłączony. Zanim ingerujesz w przewody pojazdu, sprawdź schemat instalacji.
- Sprawdź działanie i widoczność po montażu. Skontroluj, czy obie lampy świecą na biało, włączają się i gasną we właściwych sytuacjach oraz nie zasłaniają ich zderzak, kratka ani inne elementy. Sprawdź również mocowanie, przewody i złącza: luźny uchwyt może zmienić ustawienie lamp, a źle poprowadzone przewody mogą się przetrzeć lub przegrzać.
- Używaj DRL tylko w odpowiednich warunkach. W Polsce możesz korzystać ze świateł dziennych za dnia, gdy widoczność jest dobra. Nie zastępują one tylnych świateł pozycyjnych, które podczas jazdy na DRL mogą pozostać wyłączone. Po zmroku, w tunelu lub przy pogorszonej widoczności włącz światła mijania. Nie używaj DRL, jeśli ich montaż lub działanie nie spełnia wymagań homologacji.
Rozmieść lampy zgodnie z wymaganiami ECE R48
Planując montaż dodatkowych lamp, najpierw ustalam ich funkcję. Światła do jazdy dziennej, mijania, drogowe, pozycyjne i robocze podlegają różnym wymaganiom, dlatego samo oznaczenie „E” nie wystarczy. Jak już krążymy wokół tego tematu, Sprawdź, kiedy włączać światła mijania. Sprawdzam, czy lampa ma znak homologacji z numerem kraju oraz oznaczenie właściwe dla jej przeznaczenia. W przypadku świateł dziennych szukam symbolu RL, a przy drogowych — oznaczenia potwierdzającego tę funkcję i zgodność z odpowiednim regulaminem.
Światła do jazdy dziennej montuję zgodnie z wymiarami określonymi w ECE R48. A jak już mówimy o tym, sprawdź mandaty i zasady utraty prawa jazdy. Ustawiam je symetrycznie względem osi auta i na tej samej wysokości. Dolna krawędź lamp powinna znajdować się co najmniej 25 cm nad podłożem, a górna — nie wyżej niż 150 cm. Od bocznego obrysu pojazdu do zewnętrznej krawędzi lampy może być najwyżej 40 cm. Z kolei odstęp między wewnętrznymi krawędziami lamp musi wynosić co najmniej 60 cm. Jeśli pojazd ma mniej niż 130 cm szerokości, dopuszczalne minimum to 40 cm.
Zanim wywiercę otwory w zderzaku, przykładam lampy w wybranych miejscach i mierzę wszystkie odległości, ponieważ nawet kilka centymetrów może przesądzić o zgodności montażu. Upewniam się też, że grill, tablica rejestracyjna ani elementy nadwozia nie zasłaniają kloszy. Światła dzienne powinny włączać się automatycznie po uruchomieniu pojazdu, a po włączeniu świateł mijania — wyłączać się lub przechodzić w odpowiedni tryb. Nie zastępują jednak świateł używanych po zmroku ani przy ograniczonej widoczności.
Legalne lampy bez oślepiania: 100 punktów i bezpieczny montaż
Montując dodatkowe światła drogowe, sprawdzam ich homologację, liczbę, rozmieszczenie i sposób sterowania. W samochodzie osobowym lampy drogowe montuje się w parzystej liczbie — zwykle 2 albo 4, licząc również reflektory fabryczne. Dodatkowe pary rozmieszczam symetrycznie, a wiązki ustawiam tak, by nie oślepiały innych kierowców. Lampy muszą włączać się razem ze światłami drogowymi i gasnąć po przełączeniu na mijania. Osobny przełącznik może je dodatkowo wyłączyć, ale nie powinien pozwalać na ich niezależne włączanie podczas jazdy po drodze.
Sprawdzam również sumę liczb referencyjnych wszystkich świateł drogowych. Limit wynosi 100, co odpowiada maksymalnej światłości 225 000 kandeli. Jeśli fabryczne reflektory mają wartości 20 i 20, ich suma wynosi 40, a do limitu pozostaje 60. Para dodatkowych lamp o wartości 25 każda podniesie wynik do 90. Natomiast para o wartości 37,5 każda zwiększy go do 115, czyli przekroczy dopuszczalny limit.
Przed montażem kontroluję instalację elektryczną. Dobieram przewody do poboru prądu i długości trasy, a następnie stosuję przekaźnik oraz bezpiecznik umieszczony możliwie blisko dodatniego bieguna akumulatora. Prowadzę przewody w peszlach, z dala od gorących i ruchomych części, i zabezpieczam połączenia szczelnymi złączami. W lampach terenowych dobieram optykę do zastosowania: wąska wiązka spot sprawdza się na otwartych przestrzeniach, szeroka flood — w lesie i podczas manewrów, a combo łączy oba rozwiązania. O jakości światła nie decyduje sama moc w watach; liczą się także optyka, szczelność, solidny uchwyt i prawidłowe ustawienie.
Lamp roboczych bez homologacji drogowej używam wyłącznie poza drogami publicznymi. Nie włączam ich na drodze, a jeśli nie są przeznaczone do ruchu drogowego, osłaniam je odpowiednimi pokrowcami lub nakładkami. Nie przerabiam też homologowanych reflektorów przez wklejanie pasków LED, montaż źródła światła nieprzewidzianego przez producenta ani przyciemnianie klosza. Takie ingerencje mogą zmienić parametry lampy i pozbawić ją zgodności z homologacją.
Po zakończeniu prac ustawiam wiązkę na równej powierzchni albo zlecam kontrolę w stacji kontroli pojazdów. Sprawdzam, czy lampy są sztywno zamocowane, działają we właściwej kolejności i nie oślepiają nadjeżdżających kierowców. Dzięki temu łatwiej uniknąć problemów podczas badania technicznego, kontroli drogowej i codziennej jazdy.
Podłącz DRL tak, by włączały się z silnikiem i gasły po uruchomieniu świateł mijania
Aby DRL włączały się automatycznie po uruchomieniu silnika i gasły po włączeniu świateł mijania, montuję odpowiedni moduł sterujący lub przekaźnik. Najpierw sprawdzam schemat instalacji auta i instrukcję zestawu, ponieważ kolory przewodów mogą się różnić nawet w samochodach tego samego modelu. Zasilanie lamp prowadzę przez bezpiecznik umieszczony jak najbliżej akumulatora, a przewody osłaniam peszlem i odsuwam od gorących oraz ruchomych części.
Moduł zwykle pobiera sygnał z obwodu ładowania lub przewodu, w którym napięcie pojawia się po uruchomieniu alternatora. Podłączam też sygnał ze świateł mijania, aby po ich włączeniu moduł odcinał zasilanie DRL. Nie korzystam wyłącznie z przewodu zapłonu, bo lampy mogłyby świecić jeszcze przed uruchomieniem silnika. Po montażu miernikiem sprawdzam napięcie, działanie obu trybów i szczelność połączeń. Jeśli mam wątpliwości co do instalacji, zlecam podłączenie elektrykowi.
Legalne DRL bez stresu: właściwe oznaczenia i bezpieczne ustawienie lamp
Wybieram lampy z oznaczeniem homologacyjnym E i symbolem RL, który wskazuje, że są przeznaczone do jazdy dziennej. Montuję je symetrycznie względem osi auta i na tej samej wysokości. Dolna krawędź musi znajdować się co najmniej 25 cm nad jezdnią, a górna — nie wyżej niż 150 cm. Między wewnętrznymi krawędziami lamp zostawiam minimum 60 cm, a w aucie węższym niż 130 cm — co najmniej 40 cm. Każdą lampę umieszczam nie dalej niż 40 cm od bocznego obrysu pojazdu.
Po montażu uruchamiam silnik i sprawdzam, czy białe DRL włączają się samoczynnie. Następnie włączam światła mijania i upewniam się, że światła dzienne gasną albo przechodzą w tryb pozycyjny przewidziany dla homologowanego zestawu. Pamiętam, że po zmroku i przy ograniczonej widoczności używam świateł mijania, ponieważ DRL poprawiają widoczność w dzień, ale nie oświetlają drogi. Nie zastępuję ich paskiem LED bez homologacji w seryjnym reflektorze, bo może to skutkować problemami podczas przeglądu i kontroli.
Wskazówka: po podłączeniu sprawdź DRL także przy wyłączonym silniku i włączonym zapłonie — nie powinny świecić, jeśli zestaw ma uruchamiać się dopiero wraz z pracą silnika.
Uniknij mandatów i błędów montażowych, które mogą unieważnić przegląd
Ta lista pomoże uniknąć mandatów i negatywnego wyniku przeglądu podczas montażu świateł dziennych, dodatkowych lamp drogowych oraz oświetlenia terenowego. Uwzględnia legalność, rozmieszczenie, podłączenie i stan instalacji.
- Sprawdź homologację i przeznaczenie lamp. Światła do jazdy dziennej powinny mieć oznaczenia „E” oraz „RL”, a dodatkowe światła drogowe — homologację właściwą dla tej funkcji, np. oznaczenie światła drogowego. Sama litera „E” ani homologacja EMC nie potwierdzają, że lampę wolno stosować na drodze jako światło drogowe. Dlatego nie montuj niehomologowanych pasków LED, zestawów ksenonowych w reflektorach halogenowych ani źródeł światła niedopuszczonych do danej lampy.
- Zamontuj DRL w prawidłowym miejscu. Umieść lampy na tej samej wysokości i symetrycznie względem osi pojazdu: od 25 do 150 cm nad podłożem, nie dalej niż 40 cm od bocznego obrysu auta i co najmniej 60 cm od siebie. Jeśli pojazd ma mniej niż 130 cm szerokości, minimalny odstęp wynosi 40 cm. Nieprawidłowe rozmieszczenie może skutkować negatywnym wynikiem przeglądu.
- Zapewnij właściwe działanie świateł dziennych. DRL powinny włączać się automatycznie po uruchomieniu pojazdu, a po włączeniu świateł pozycyjnych lub mijania — wyłączać się albo przechodzić w przewidziany tryb. Nie używaj ich zamiast świateł mijania po zmroku ani przy słabej widoczności. W Polsce w takich warunkach przez całą dobę trzeba korzystać ze świateł mijania.
- Powiąż dodatkowe światła drogowe ze światłami głównymi. Na drodze publicznej homologowane lampy drogowe muszą włączać się razem ze światłami drogowymi i gasnąć po przełączeniu na mijania. Zamontuj je parami i symetrycznie, zgodnie z wymaganiami dla tej funkcji. Łączna liczba referencyjna wszystkich świateł drogowych nie może przekraczać 100. W samochodzie osobowym mogą być łącznie 2 lub 4 takie światła, wliczając fabryczne.
- Zasłoń lampy przeznaczone wyłącznie do jazdy w terenie. Lamp roboczych i LED barów bez homologacji drogowej nie wolno używać na drogach publicznych. Samo wyłączenie ich przełącznikiem może nie wystarczyć, dlatego na czas jazdy po drodze załóż odpowiednią osłonę. Sprawdź też, czy lampy zamontowane wysoko, np. na dachu, spełniają warunki użytkowania na drodze.
- Podłącz instalację bezpiecznie. Przy dodatkowych lampach zastosuj przekaźnik oraz bezpiecznik umieszczony blisko dodatniego bieguna akumulatora. Dobierz przewody do poboru prądu i długości trasy, zabezpiecz je peszlami i poprowadź z dala od gorących oraz ruchomych elementów. Wybierz szczelne złącza zamiast skręcanych połączeń owiniętych taśmą. Osobny włącznik może służyć do wyłączania lamp, ale nie powinien umożliwiać włączania świateł drogowych niezgodnie z przepisami.
- Nie przerabiaj samodzielnie homologowanych lamp. Wklejenie pasków LED do reflektora, montaż niewłaściwych źródeł światła, przyciemnianie lamp czy zakładanie ozdobnych elementów na klosz mogą zmienić parametry homologowanego podzespołu. W rezultacie grożą za to mandat, zatrzymanie dowodu rejestracyjnego i negatywny wynik badania technicznego.
- Po montażu sprawdź ustawienie i mocowania. Ustaw wiązkę tak, aby oświetlała drogę, nie oślepiała innych kierowców ani nie odbijała się nadmiernie od maski. Następnie sprawdź, czy uchwyty są sztywne, lampy nie drgają, przewody i złącza się nie nagrzewają, a klosze pozostają czyste i nieuszkodzone. Jeśli masz wątpliwości, zleć kontrolę na stacji kontroli pojazdów.
